微型行星齿轮减速机的内部结构解析

随着国内经济的快速崛起，自动化产业的工艺也不断优化与完善。而行星齿轮减速机目前在各大工业行业中使用的比较频繁，但还有一些用户没有完全认识到行星减速机的内部结构以及工作原理，东莞行星减速机厂家针对于行星减速机的内部结构做一个解析分享。

微型行星齿轮减速机的内部组成

行星齿轮减速机结构主要又行星轮、太阳轮、内齿圈、行星架、传动源（马达、电机）组合而成。

微型行星齿轮减速机的内部结构及解析

行星轮,太阳轮,外齿圈.行星轮减速其实就是齿轮减速的原理,它有一个轴线位置固定的齿轮叫中心轮或太阳轮,在太阳轮边上有轴线变动的齿轮,即既作自转又作公转的齿轮叫行星轮,行星轮有支持构件叫行星架,通过行星架将动力传到轴上,再传给其它齿轮.它们由一组若干个齿轮组成一个轮系.只有一个原动件,这种周转轮系称为行星轮系。

1.齿圈固定，太阳轮主动，行星架被动。

从演示中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。

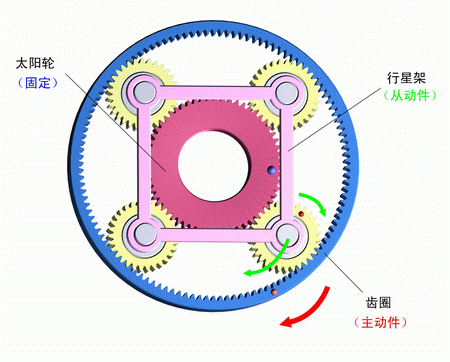

2.太阳轮固定，齿圈主动，行星架被动。

从演示中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。

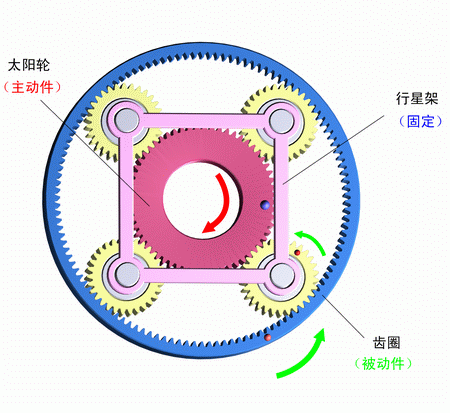

3.行星架固定，太阳轮主动，齿圈被动。

从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。

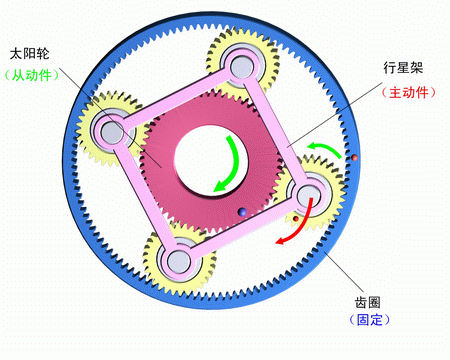

4.齿圈固定，行星架主动，太阳轮被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。

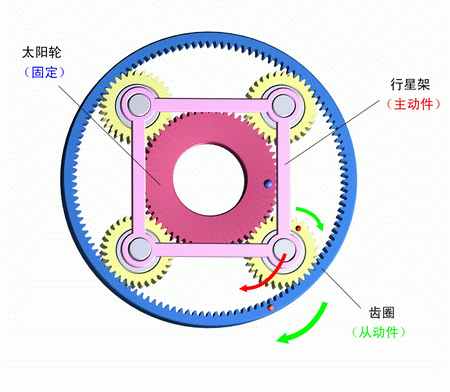

5.太阳轮固定，行星架主动，齿圈被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。

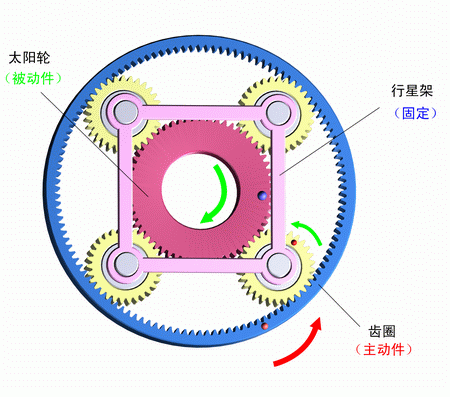

6.行星架固定，齿圈主动，太阳轮被动。

从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。

7.三元件中任一元件为主动，其余的两元件自由：

从分析中可知，其余两元件无确定的转速输出。第六种组合方式，由于升速较大，主被动件的转向相反，在汽车上通常不用这种组合。其余的七种组合方式比较常用。

8.把三元件中任意两元件结合为一体的情况：

当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。

从演示中我们可以看出，行星齿轮间没有相对运动，作为一个整体运转，传动比为1，转向相同。汽车上常用此种组合方式组成直接档。
